Задвижка 30вч39р обрезин./клин. чуг. фл. с невыдвижн. шпинделем Ду 65 Ру16
 Дополнительные материалы к загрузке: |
Код товара | 13709 |
|---|---|---|
| Описание | Предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе. | |
| Артикул | 101469026 | |
| Характеристики | ||

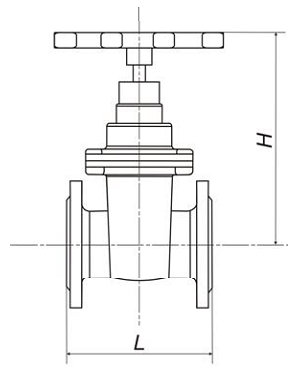

| L = 170 мм (строительная длина)\nH = 225 мм (строительная высота)\n\nНоминальный диаметр, DN:\nДУ = 65 мм\nНоминальное давление, PN:\nPN = 16 кгс/см2 (1,6 МПа)\nТемпература рабочей среды:\nне более 85°C\nТемпература окружающей среды:\nот -15°C до 40°C\nЦвет корпуса:\nсиний\nГерметичность затвора:\nкласс "А", ГОСТ 9544-2005\nУправление:\nручное (маховик)\nРабочее положение:\nлюбое, кроме маховиком вниз\nУсилие на маховике при открытии/закрытии:\nне более 25 Н·м\nСредний ресурс до замены:\n4500 циклов\n | ||
| Цена | 0 руб./шт | |
| ||
По устойчивости к воздействию температуры и влажности окружающего воздуха, а также по герметичности затвора для задвижек МЗВ, задвижка соответствует требованиям ГОСТ 5762-2002, 12.2.063-81, 9544-2005.\n\nЗадвижка 30ч39р состоит из корпуса 1, крышки 2, обрезиненного клина с механизмом ручного привода. При закрытиии вращательное движение по часовой стрелке маховика 10 передается на шпиндель 5, закрепленный от осевого перемещения в крышке при помощи разрезной втулки 8 и стопорного кольца 7.\n\nВращательное движение шпинделя через латунную гайку 4 преобразуется в поступательное движение обрезиненного клина 3, который, соприкасаясь с поверхностью корпуса, полностью перекрывает проходное сечение корпуса. Открытие происходит при вращении маховика против часовой стрелки.\n\nГерметичность шпиндельного узла и крышки обеспечивается с помощью трех уплотнительных колец 9. Между корпусом и крышкой, соединенных между собой болтами, установлена уплотнительная прокладка 6.\n\nДля монтажа 1шт. необходимо: 2 x Прокладка ПОН-Б Ду65 Ру10-40 исп. А фл. ГОСТ 15180-86, \n8 x Гайка стальная М16 ГОСТ 5915-70,\n8 x Болт стальной М16х70 ГОСТ 7798-70,\n2 x Фланец ст. плоский Ду6
