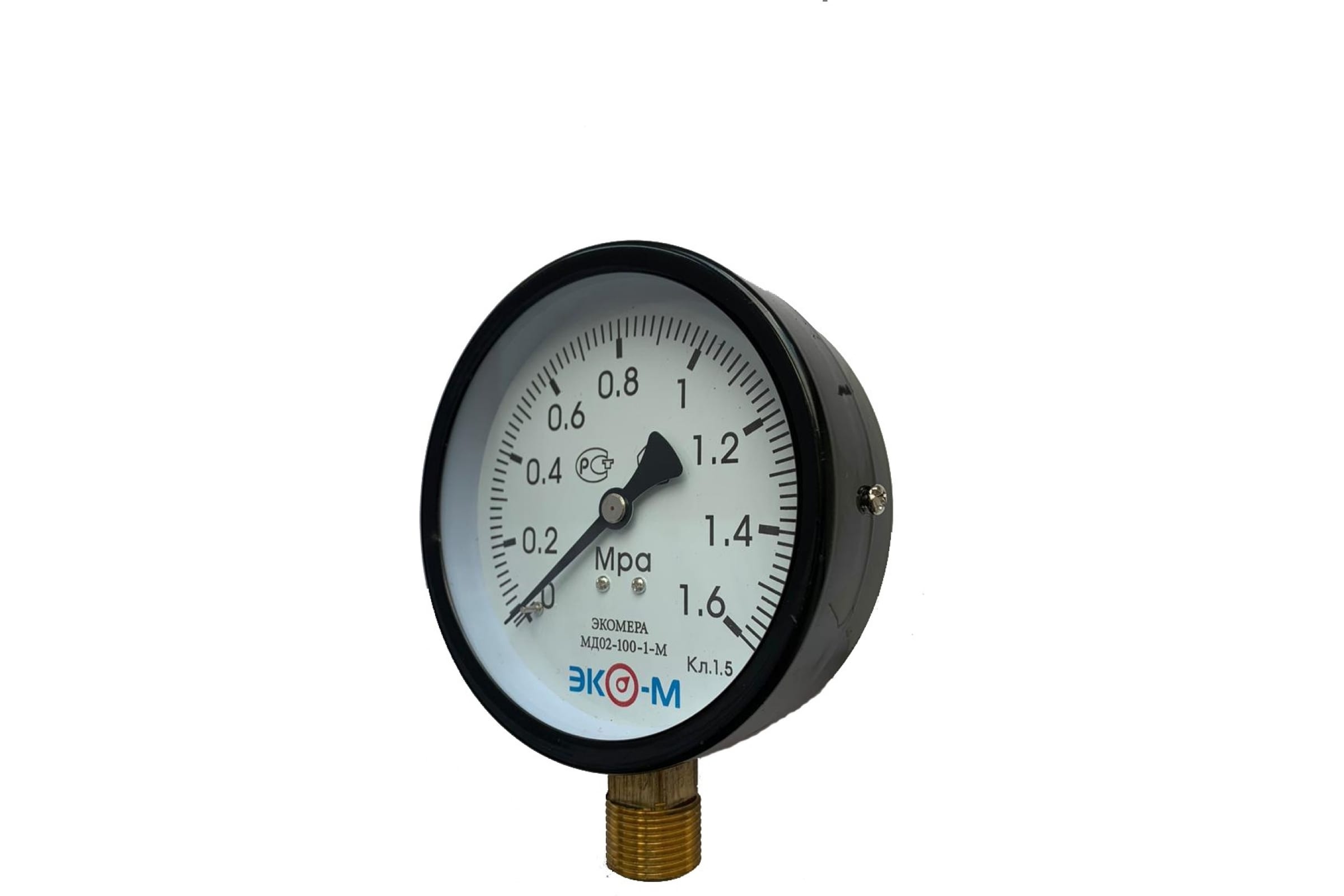

Манометр МД 02 радиальный ДК100мм 0-1,6 МПа кл.1,5 М20х1,5
 |
Код товара | 14203 |
|---|---|---|
| Описание | Прибор используется для определения точного давления в трубопроводах, промышленных установках, системах транспортировки газов и жидкостей, различных емкостях и проч. Такая широкая сфера применения объясняется его универсальностью: обладая надежной конструкцией, ЭКОМЕРА МД02-100мм подходит для измерения вакуумметрического и избыточного давления. | |
| Артикул | 011-1183 | |
| Характеристики | ||
| Номенклатурный номер - 011-1183\nБренд - ЭКОМЕРА\nнженерная система - Водоснабжение, Водоотведение, Отопление, Тепловые пункты, Санитарные узлы\nТип - общетехнический\nТип установки - радиальный\nМодель - МД 02\nДиаметр корпуса, мм - 100\nМасса нетто - 0.294 кг\nСтрана происхождения - Россия\nМатериал корпуса - Сталь\nДиапазон измерения - 0-1,6 МПа\nКласс точности - 1,5\nСтепень защиты корпуса - IP 43\nПрисоединительный размер - М20х1,5\nАртикул - МД02-100-М-1,6МПа-Э | ||
| Цена | 0 руб./шт | |
| ||
Преимущества:\nМанометр изготовлен из качественных материалов, поэтому отличается долговечностью и надежностью. Корпус достаточно герметичный, чтобы противостоять проникновению механических частиц. Прибор выдерживает критические перепады температуры окружающей среды. Это не сказывается на точности показаний, которые находятся в пределах 0…16 бар.\n\nПоверка:\nЕсли ЭКОМЕРА МД02-100мм используется в сфере госнадзора, он должен проходить поверку каждые 2 года. Периодический контроль позволит официально продлить срок службы прибора.
